SVG-Datei 3D-druckbar machen

digbi | 3D Modelle designen und drucken SVG-Datei 3D-druckbar machen

1. Download OpenScad

OpenSCAD ist eine kostenlose Open Source Software, um 3D-Modelle mit einem Skript zu erstellen.

2. Download SCAD-Vorlage

“svg-3d-drucken-vorlage-digbi-at.scad” herunterladen und mit OpenSCAD öffnen, um die richtigen Einstellungen zu haben.

3. SVG-Datei

Benutze deine eigene SVG-Datei oder lade eine herunter. Auf den folgenden Seiten kannst du kostenlose SVGs (Scalable Vector Graphics) herunterladen:

Achte darauf, dass die Grafiken aus einem Stück (ohne Unterbrechung) gezeichnet sind.

Zeichne deine eigene SVG Datei (z.B. deine Unterschrift) hier:

4. SVG-Datei importieren

SVG-Datei in die OpenSCAD-Vorlage importieren: Bei import(file=”…”) den Pfad der .SVG-Grafik angeben, um es zu importieren.
Einstellungen (z.B. Größe) festlegen.

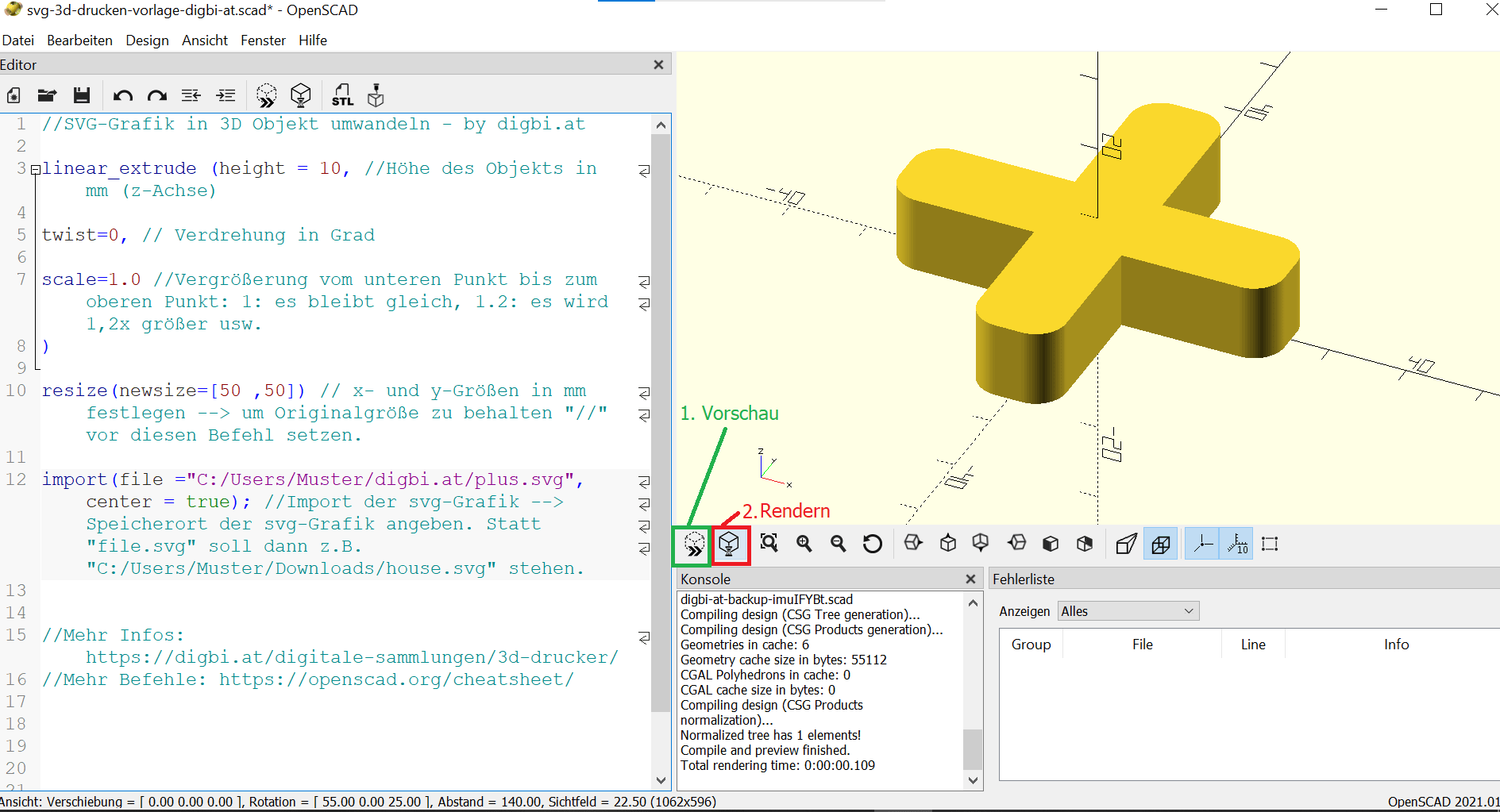

“Vorschau” auswählen.
“Rendern” auswählen, um Datei exportieren zu können.

4. SVG-Datei importieren

– SVG-Datei in die OpenSCAD-Vorlage importieren und Einstellungen (z.B. Größe) festlegen.

– “Vorschau” auswählen.
– “Rendern” auswählen, um Datei exportieren zu können.

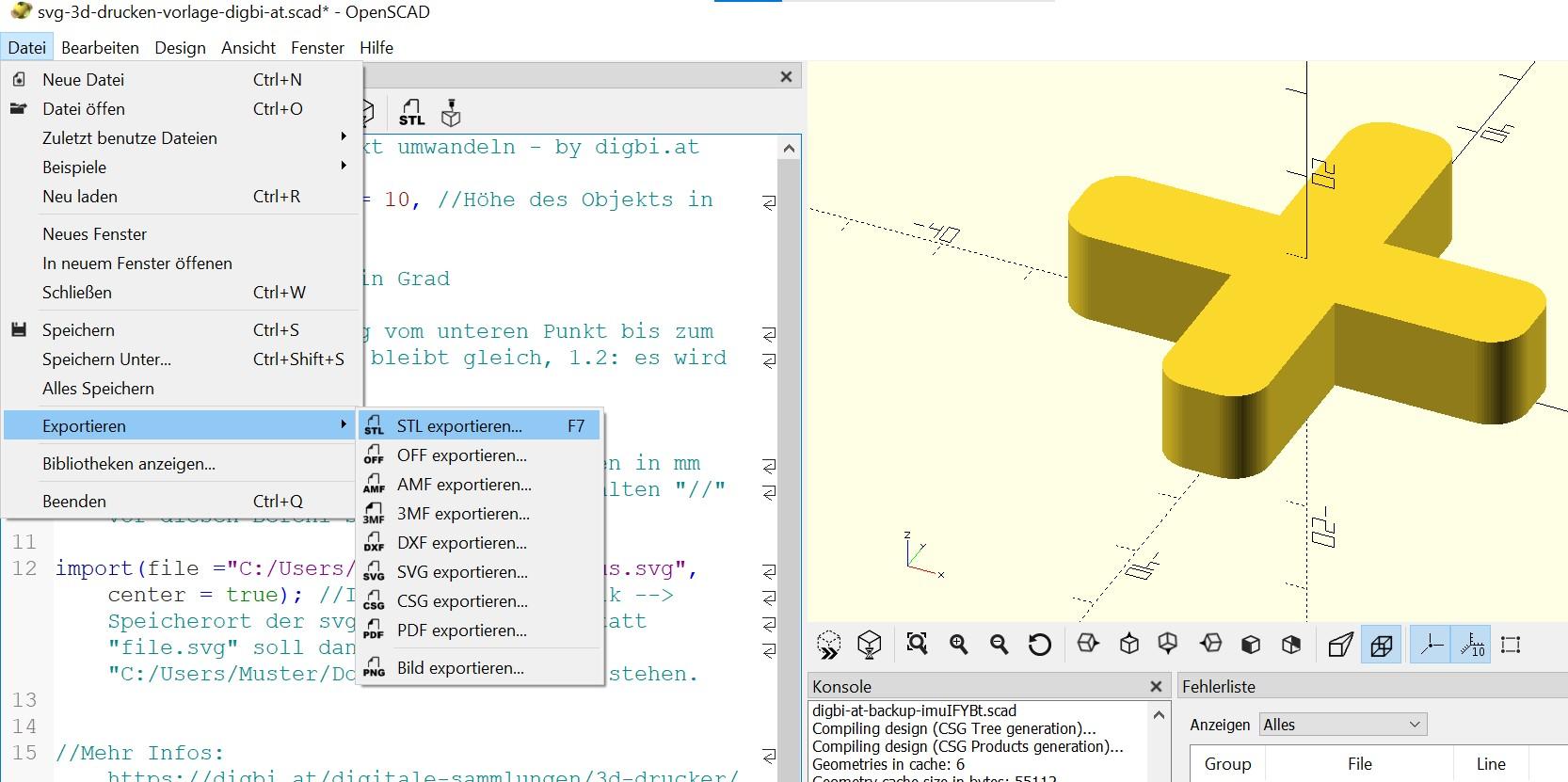

5. STL-Datei exportieren

Ergebnis als .stl-Datei exportieren und mit Slicer-Software öffnen, um das Ergebnis 3D zu drucken.
